Решения по метрологическому обеспечению автоматизированной системы сбора данных для теплоснабжающих организаций.

Автоматизированная система сбора данных (АССД) – распределенная автоматизированная система, состоящая из совокупности измерительных и программно-технических средств,

осуществляющих в автоматическом режиме регистрацию, сбор, обработку и хранение коммерческих данных потребления тепловой энергии и теплоносителя, а также данных диспетчерского и технологического учета.

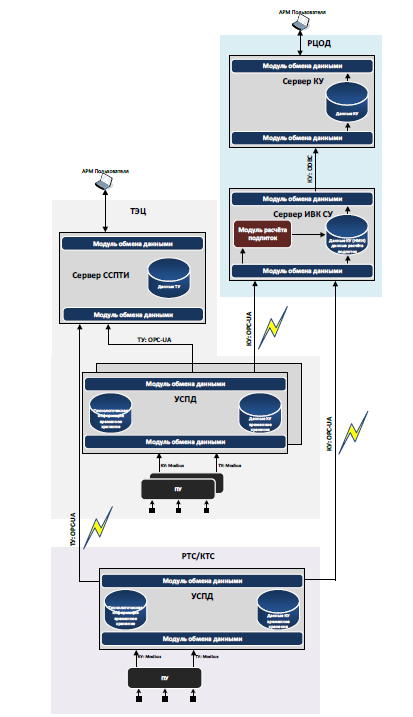

АССД состоит из двух уровней:

• верхнего уровня (ВУ), включающего в свой состав измерительно-вычислительные комплексы (ИВК) и программно-аппаратные комплексы (ПАК) с размещением в Центрах обработки данных (ЦОД) теплоснабжающей организации и предназначенные для сбора, обработки, хранения и анализа данных, а также для обеспечения информационного взаимодействия с пользователями системы;

• нижнего уровня (НУ), включающего в свой состав программно-технические и измерительные компоненты, устанавливаемые непосредственно на объектах учета и контроля и формирующего пакет первоначальных данных для последующей передачи на ВУ системы в автоматическом и автоматизированных режимах.

Получение достоверных данных коммерческого учета о потреблении энергоресурсов по объектам учета и контроля за требуемый период времени в автоматическом режиме и проведение автоматического анализа полученных данных позволит сократить сроки обработки информации и заведения данных с приборов учета в расчетную базу (сокращение разногласий по начислениям, своевременная оплата счетов, повышение оборачиваемости, увеличение объемов поступления денежных средств, а также снижение влияния человеческого фактора на процесс ввода и обработки информации);

Получение данных диспетчерского и технологического учета в автоматическом режиме и проведение автоматического анализа полученных данных позволит контролировать количество и качество поставляемых энергоресурсов в соответствии с требованиями действующего законодательства, оперативно реагировать в случае некачественного предоставления услуг потребителям, предоставит информацию для последующего анализа с целью организации эффективного процесса теплоснабжения.

Структура и конфигурация АССД спроектированы с одной из целей - минимизации количественного состава обслуживающего персонала, обеспечивающего съем показаний с узлов учета тепловой энергии.

Прежде всего, это прекращение трудоемкой ежемесячной работы по получению, проверке и обобщению показаний приборов учета коммерческого учета тепловой энергии, установленных на объектах теплоснабжающей организации.

Значительно сократиться время, необходимое для составления различного рода отчетности, предусмотренной договорами по потреблению тепловой энергии.


Эффектами от внедрения системы являются:

• сокращение затрат на обеспечение персонала, вовлеченного в ручные операции по сбору, обработке и вводу данных снижение трудозатрат персонала для получения достоверности данных учета;

• сокращение количества выходов сотрудников отделений Сбыта в выходные и праздничные дни;

• сокращение расходов на услуги;

• сокращение потерь от нарушений параметров поставки ресурса (перетопы);

• сокращение потерь тепловой энергии и теплоносителя на распределительных сетях и сетях потребителя;

• сокращение расходов за счет уменьшения количества ложных выездов аварийно-ремонтных служб;

• снижение краткосрочной дебиторской задолженности за счет сокращения сроков выставления счетов потребителям.

Для работы АССД используется оборудование и программное обеспечение (ПО) производства российских компаний.

ПО обеспечивающее следующие функциональные возможности:

• получение достоверных данных коммерческого учета о потреблении энергоресурсов по объектам учета и контроля за требуемый период времени в автоматическом режиме;

• проведение автоматического анализа полученных данных позволит сократить сроки обработки информации и заведения данных с приборов учета в расчетную базу, что приведет к сокращению разногласий по начислениям, своевременной оплате счетов, повышению оборачиваемости, увеличению объемов поступления денежных средств, а также снижению влияния человеческого фактора на процесс ввода и обработки информации;

• получение данных диспетчерского и технологического учета в автоматическом режиме;

• проведение автоматического анализа полученных данных, позволяющее контролировать количество и качество поставляемых энергоресурсов в соответствии с требованиями действующего законодательства, оперативно реагировать в случае некачественного предоставления услуг потребителям, накопить информацию для последующего анализа с целью организации эффективного процесса теплоснабжения.

Работы по разработке концепции АСКУТЭ.

Комплексная система коммерческого учета тепловой энергии и теплоносителя на объектах теплоснабжающих организаций.

Основным условием для решения задач повышения эффективности деятельности теплоснабжающей организации является обеспечение качественного учета ресурсов по всей технологической цепи: от производства до поставки ресурсов потребителям. Учитывая уникальность и масштабность теплоснабжающих организаций, решение задачи учета и контроля невозможно без использования соответствующей комплексной автоматизированной системы сбора, передачи и обработки данных приборов учета тепловой энергии, обеспечивающих измерение, накопление, хранение и передачу информации о количестве тепловой энергии, массе (объеме), температуре, давлении теплоносителя и других необходимых параметров.

Обеспечение потребителей энергоресурсами, контролируемое автоматизированным приборным учетом энергоресурсов, сводящим к минимуму участие человека на этапе измерения, сбора и обработки данных и обеспечивающим прозрачный, достоверный, точный, оперативный и гибкий, адаптируемый к различным тарифным системам, учет, как со стороны теплоснабжающей организации, так и со стороны потребителя, позволят повысить управляемость и, как следствие, эффективность использования энергоресурсов. При наличии современной автоматизированной системы коммерческого учета тепловой энергии и теплоносителя потребители смогут полностью контролировать весь свой процесс потребления энергоресурсов, а теплоснабжающей организации минимизировать коммерческие потери. Кроме того, на основе измеренных данных можно будет перейти к разработке и внедрению комплекса мероприятий по оптимизации договорных схем, позволяющих оптимизировать денежные потоки в условиях общей тенденции экономии потребления энергоресурсов в ближайшие годы.

Кроме того, автоматизация процессов коммерческого учета и технологического контроля на объектах учета оптимизирует трудоемкость обработки и анализа данных, повысит качество передаваемых данных и позволит получить достоверную картину потребления энергоресурсов, повысит качество коммерческого баланса в целом, позволит выявить точки потерь (в особенности коммерческих) за счет постоянного (непрерывного) контроля, мониторинга и анализа состояния системы учета, включая данные полученные с объектов учета, а также повысит точность учета энергоресурсов (тепловой энергии), позволит устранить нарушения требований законодательства РФ путем внедрения современных приборов учета тепловой энергии, устанавливаемых на границе балансовой принадлежности, что в свою очередь повлечет за собой повышение эффективности теплоснабжающей организации в целом. Концепция комплексной автоматизированной системы коммерческого учета тепловой энергии и теплоносителя предлагается в качестве основы для решения упомянутых выше задач за счет автоматизации процессов коммерческого учета и технологического контроля энергоресурсов на объектах теплоснабжающей организации.
